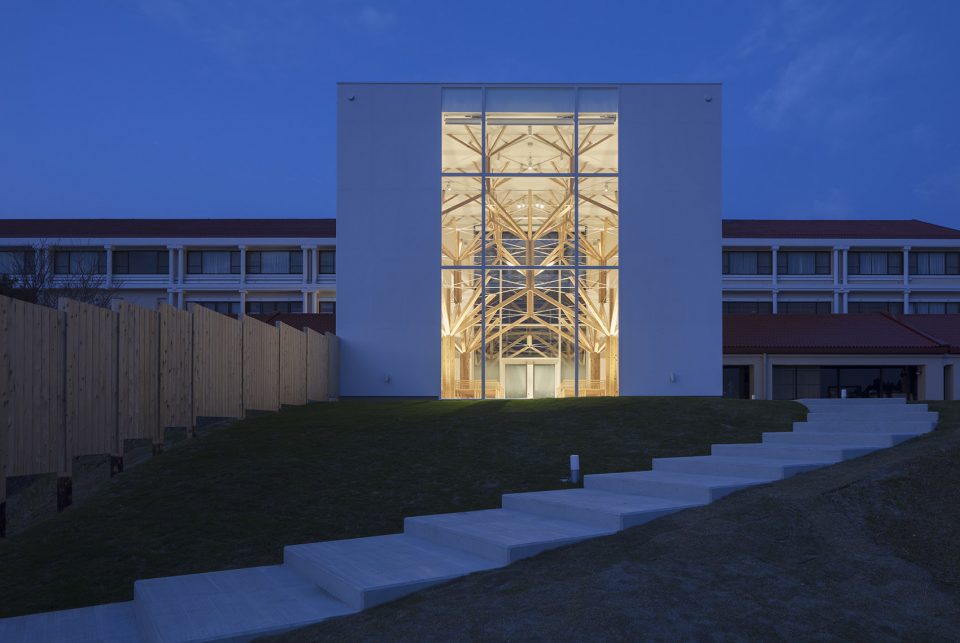

Geometría fractal, capilla en Nagasaki
Yu Momoeda Architecture Office




















Guillaume de Machaut / Balada “Dame, ne regardes pas

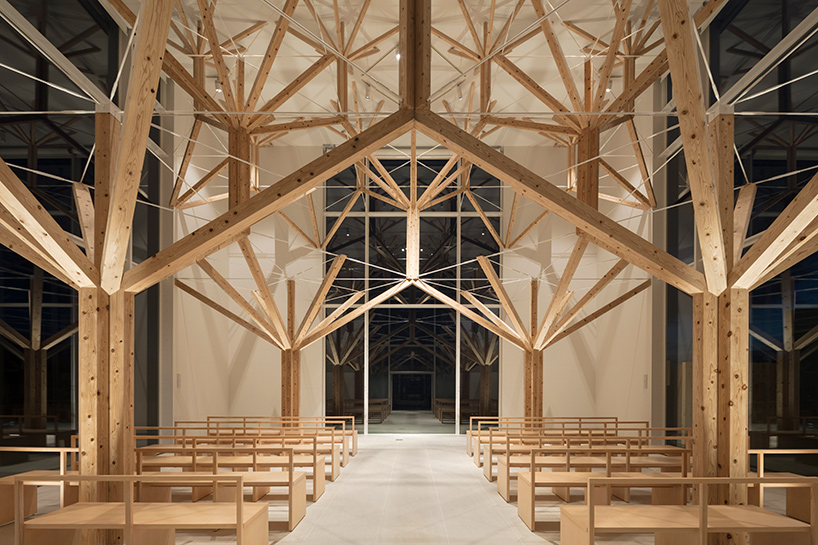

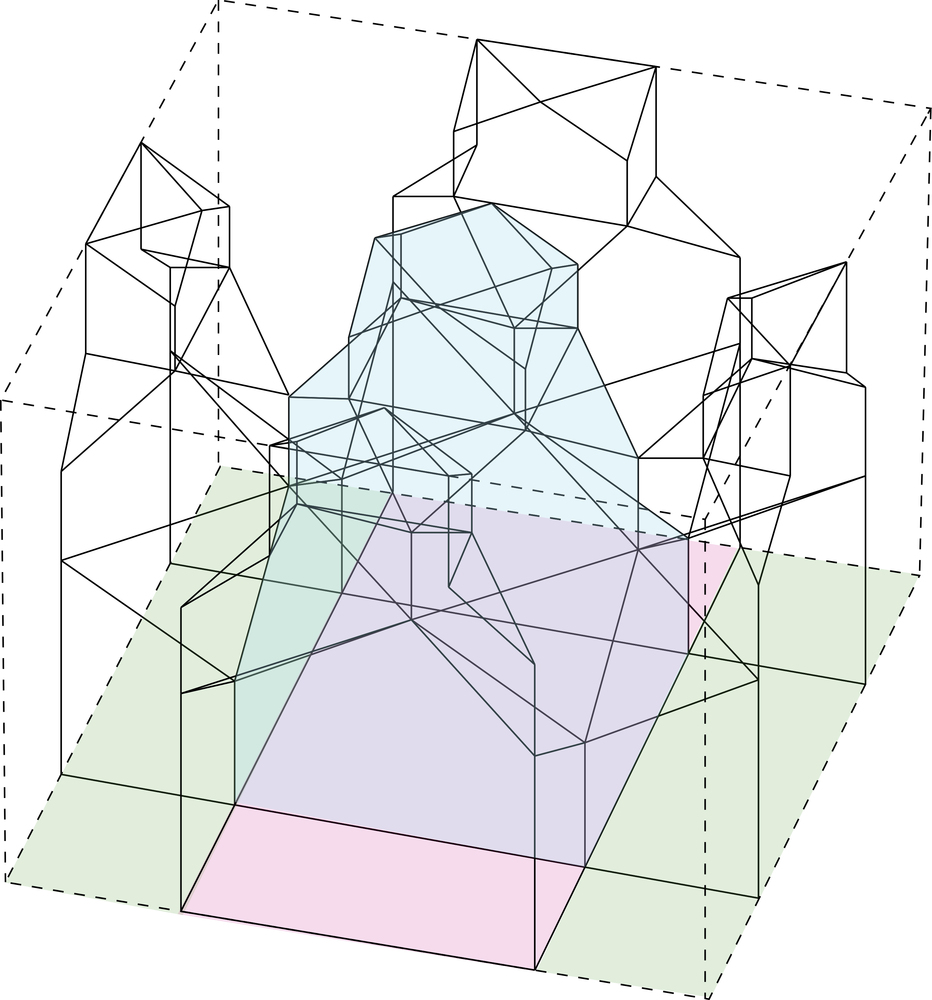

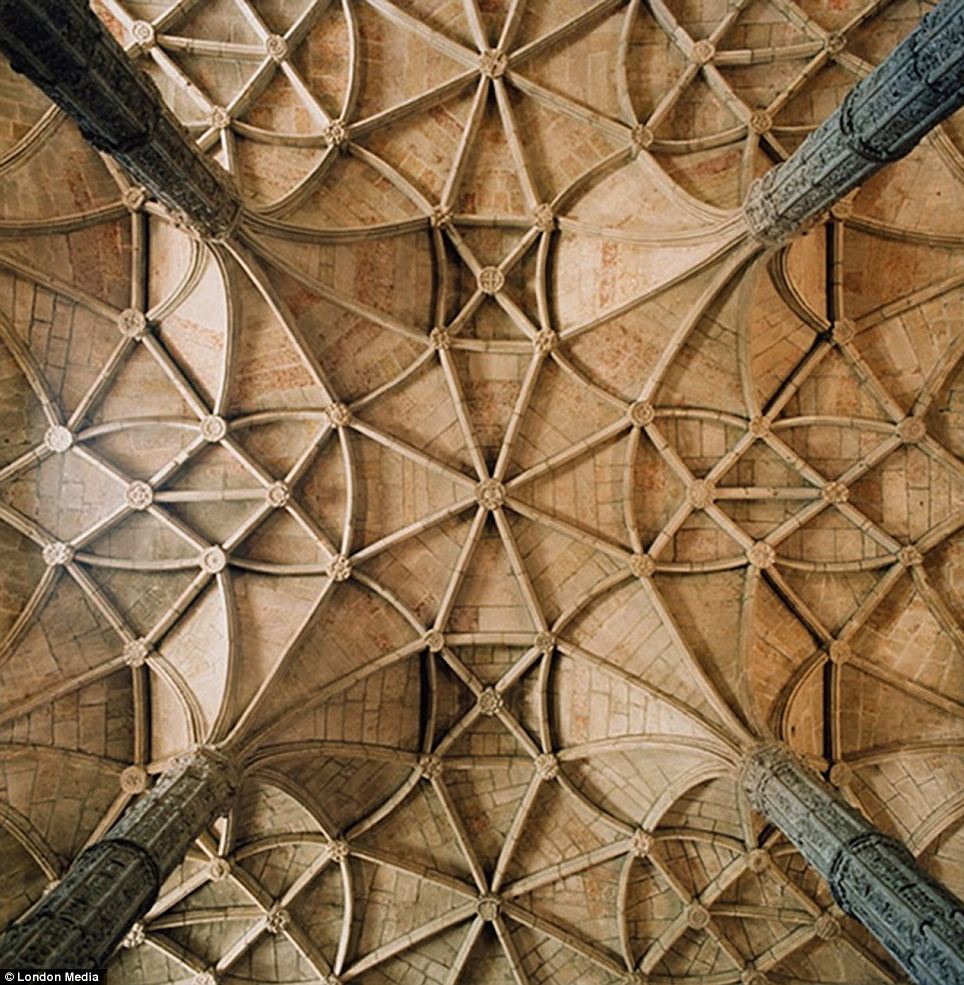

El proyecto simboliza el concepto espacial originado en las construcciones góticas de cúpulas sobre pechinas, fragmentando y repetiendo la estructura de un árbol de madera.

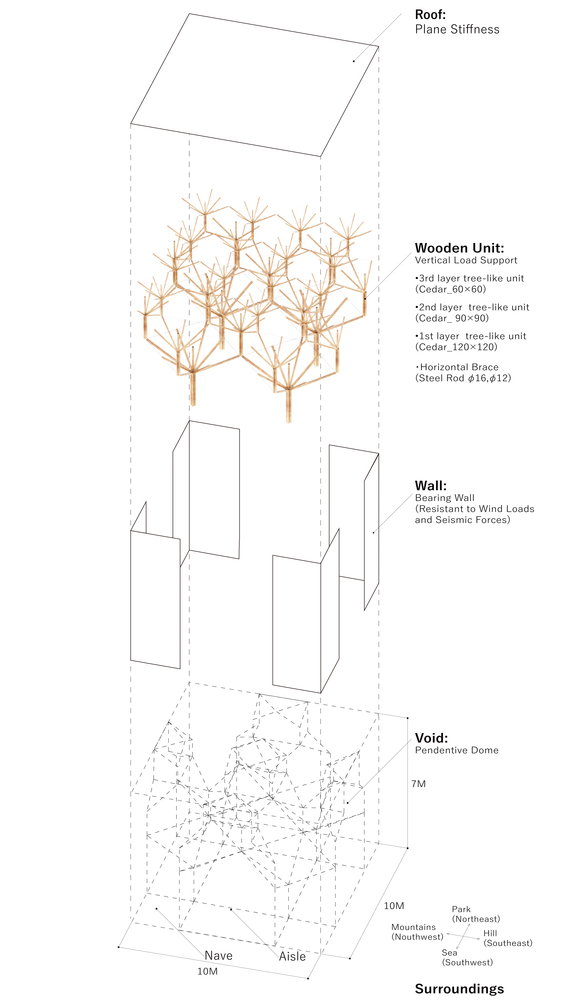

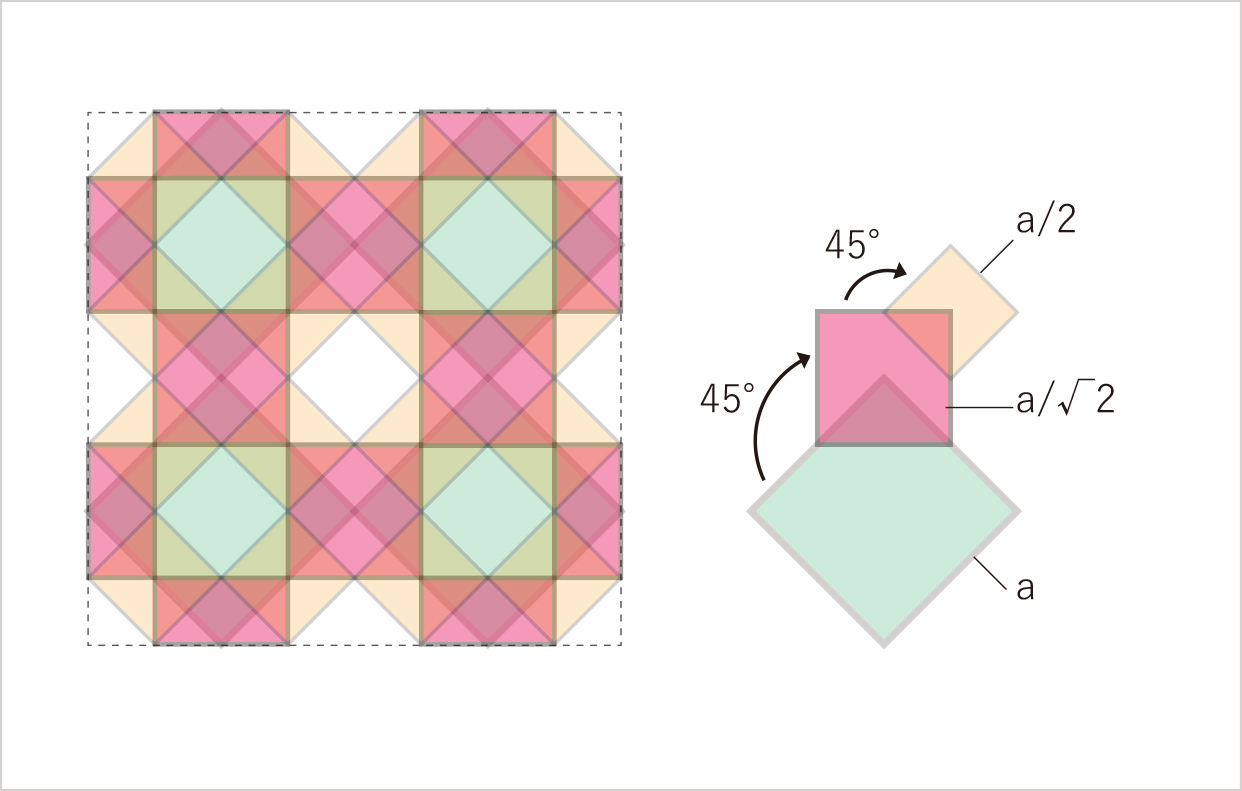

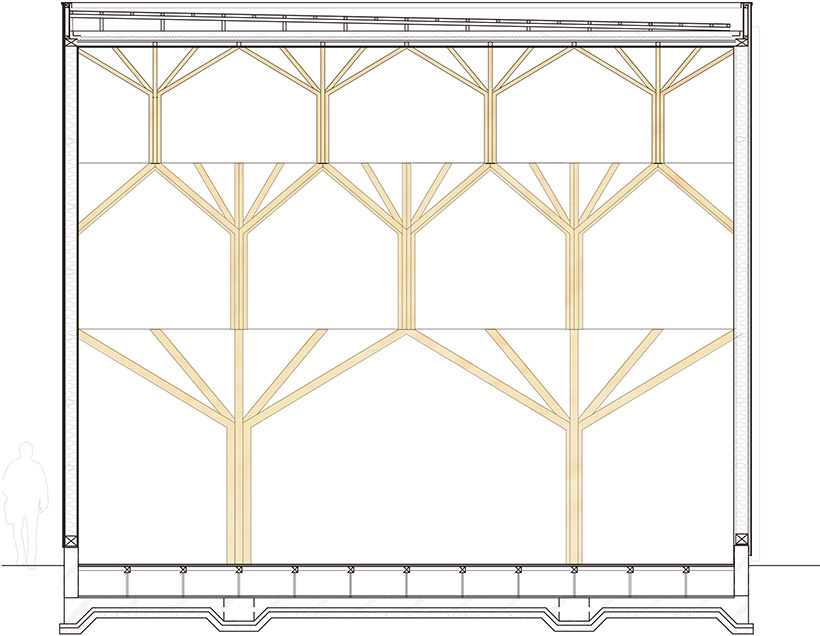

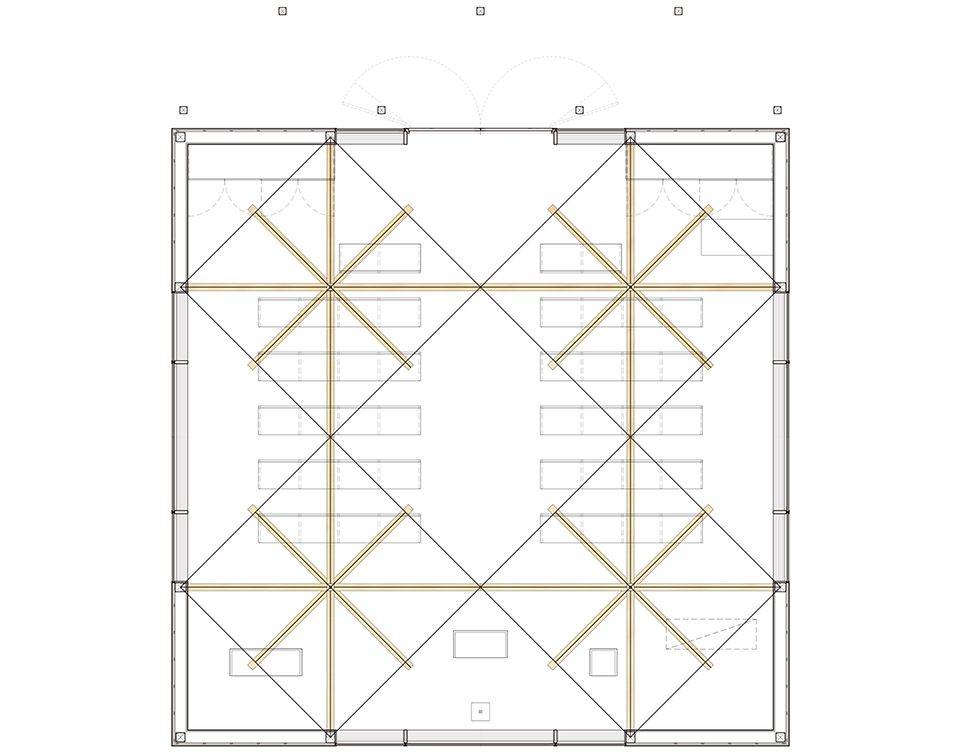

La geometría se construye mediante una ley fractal: la primera capa, cuatro pilares cuadrados de 120 mm; la segunda capa, por ocho (4 + 1/2 * 8) unidades de pilares cuadrados de 90 mm y la última capa, por dieciséis pilares cuadrados de 60 mm.

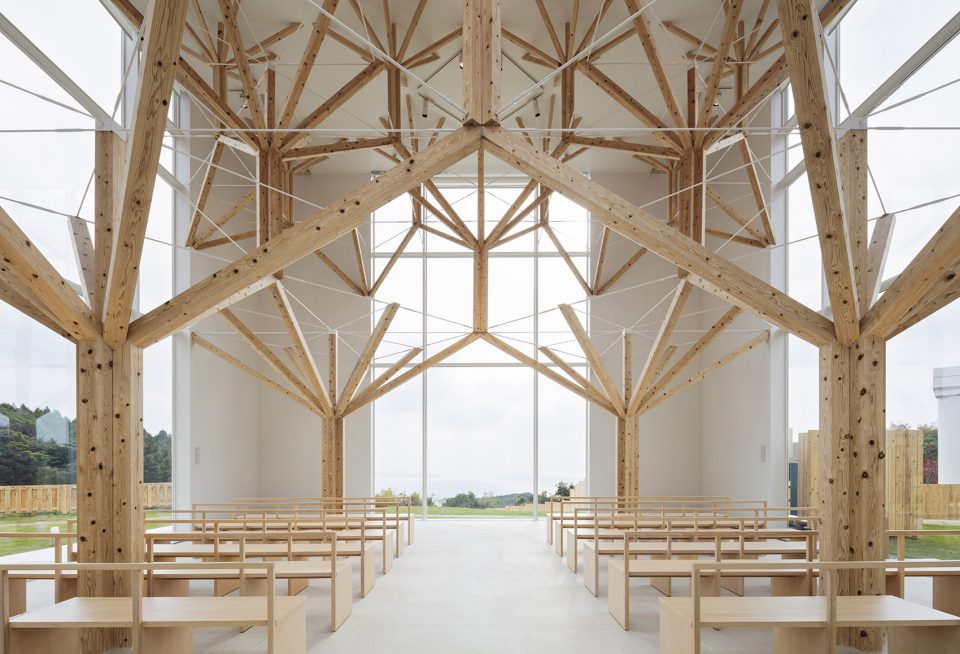

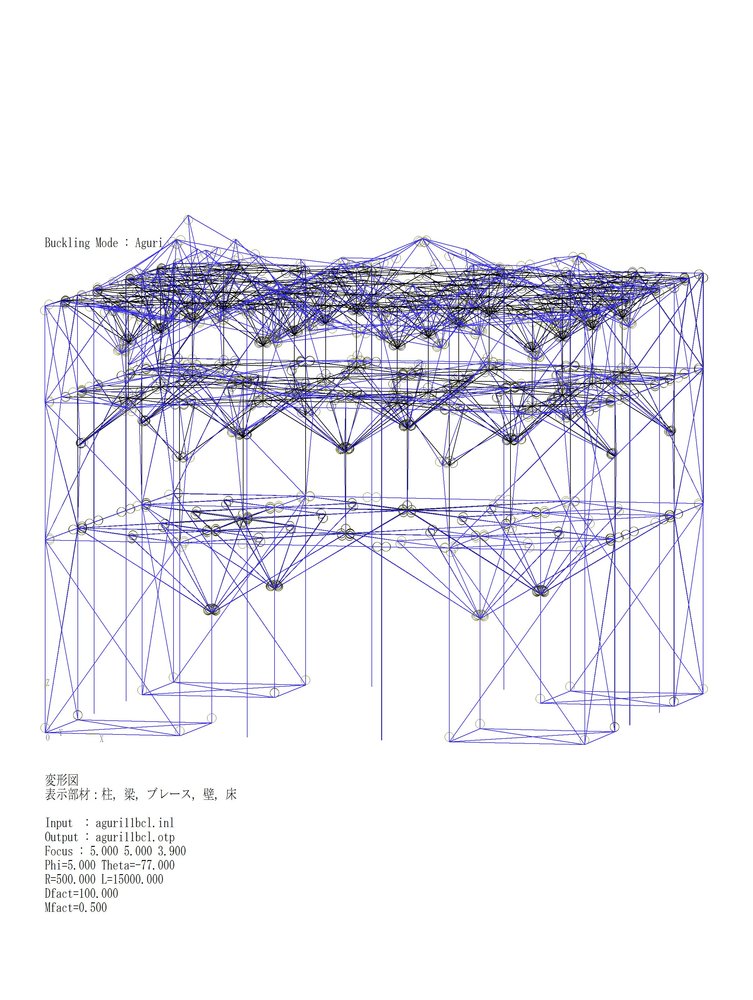

Los cuatro muros de soporte perimetral absorben fuerzas horizontales ( tracción) que reparten los tirantes metálicos y las unidades de madera soportarán las cargas verticales (compresión) del techo.




Detalle del Retrato de Giovanni Arnolfini y su esposa_ Jan Van Eyck (1434)
